您當前位置: 產品中心 氣動閥門/電動閥門 電動偏心半球閥

Q94F/Y/H電動偏心半球閥

產品概況

產品型號:Q94F/Y/H
公稱通徑:DN40~800mm
公稱壓力:PN1.0~4.0MPa
適用溫度:≤425℃
適用介質:煤粉、煤灰、含塵、氣體
法蘭連接尺寸:GB/T 9113.1-2000.ASME/ANSI 16.5
結構長度:GB 12221-2005,ASNE B16.10
制造和驗收:GB12237-89,API 6D
壓力試驗按JB/T9092-1999,GB/T13927-92,AP1598

Q94F/Y/H電動偏心半球閥產品詳情

Q94F/Y/H 電動偏心半球閥概述:

  百鋼閥門集團生產銷售的Q94F/Y/H電動偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的設備,應用于冶金、選礦生產的煤粉噴吹專用閥。


Q94F/Y/H電動偏心半球閥特點:

1、解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞,使閥門關不嚴等問題。

2、開關輕便,開啟時球與殼體脫離,無任何接觸,啟動扭矩小,轉動靈活。關閉時,半球與閥座的擠切作用能除去密封面上的污物,使閥門順利啟閉,安全系數高,密封性能好。

3、密封面的偏心結構,使球面能自動補償磨損,能保持閥門的密封,使用壽命長。

4、該閥門T型是屬于耐磨硬密封球閥,它的密封副材料是特殊的,密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度,故閥門的耐磨性能特別好。

5、閥門表面油漆,有常溫和高溫兩種。高溫用耐溫600℃的進口漆,噴涂后,高溫使用不燒漆、炭化、焦化現象。不變色。


Q94F/Y/H電動偏心半球閥主要性能參數及執行標準:

公稱壓力MPa 1.0 1.6 2.5 4.0
閥門強度試驗壓力MPa 1.5 2.4 3.8 6.0
閥門密封試驗壓力MPa 1.1 1.8 2.8 4.5
適用溫度℃ ≤425℃        ≤325℃常溫
適用介質 煤粉、煤灰、含塵、氣體
法蘭標準 JB/T82.1-94
閥門結構長度標準 GB12221-89

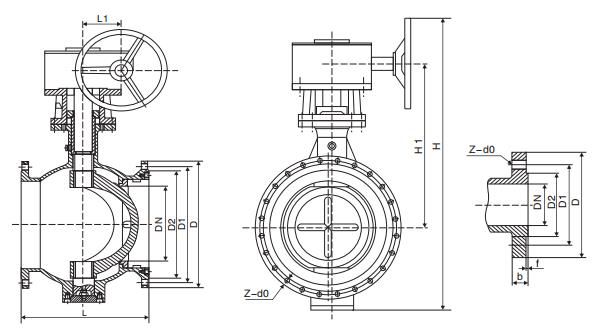

Q94F/Y/H電動偏心半球閥主要外形和連接尺寸:


公稱壓力 PN (MPa) 公稱通徑 DN 尺    寸(mm)
L D 系列1/系列2 D1 D2 D6 b f Z-φd
mm in 法蘭
1.0 40 - 125 145 110 85 - 16 3 4-18
50 - 140 160 125 100 - 16 3 4-18
65 - 190 180 145 120 - 18 3 4-18
80 - 178 195 160 135 - 20 3 4-18
100 - 200 215 180 155 - 20 3 8-18
125 - 254 245 210 185 - 22 3 8-18
150 - 267 280 240 210 - 24 3 8-23
200 - 292 335 295 265 - 24 3 8-23
250 - 330 390 350 320 - 26 3 12-23
300 - 390 440 400 368 - 26 4 12-23
350 - 430 500 460 428 - 28 4 16-23
400 - 530 565 515 482 - 28 4 16-25
450 - 580 615 565 532 - 30 4 20-25
500 - 630 670 620 585 - 30 4 20-25
600 - 800 480 725 685 - 34 5 20-30
700 - 900 895 840 800 - 38 5 24-30
800 - 1000 1010 950 905 - 42 5 24-34
1.6 40










溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q94F/Y/H電動偏心半球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。

下一個產品:氣動固定球閥
上一個產品:上裝偏心半球閥
