您當前位置: 產品中心 球閥 上裝偏心半球閥

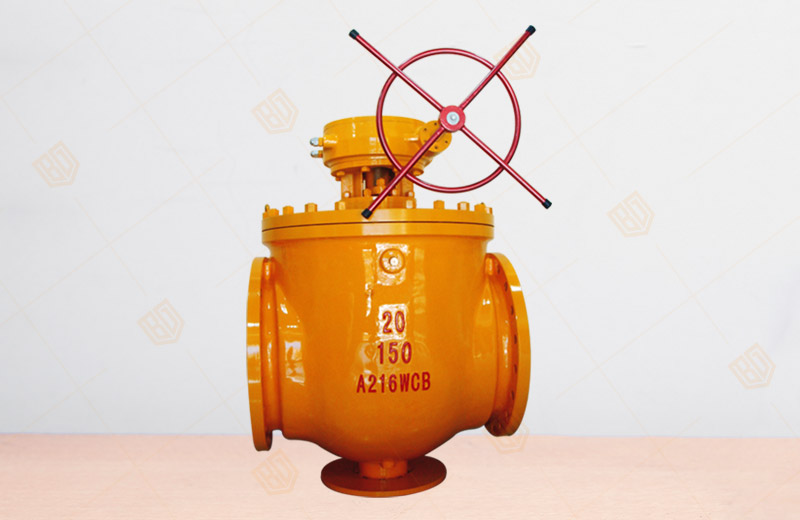

DYQ340F/H/Y上裝偏心半球閥

產品概況

產品型號:DYQ340F/H/Y型、DYQ940F/H/Y
公稱通徑:DN50~2400mm
公稱壓力:PN1.0~1.6MPa
主要材質:球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8
適用介質:水、天然氣、煤氣、液化氣、原油、重油
適用溫度:≤425℃
法蘭連接尺寸:GB/T 9113.1-2000.ASME/ANSI 16.5
結構長度:GB 12221-2005,ASNE B16.10
制造和驗收:GB12237-89,API 6D
壓力試驗按JB/T9092-1999,GB/T13927-92,AP1598

DYQ340F/H/Y上裝偏心半球閥產品詳情

DYQ340F/H/Y上裝偏心半球閥產品簡介:

       百鋼閥門集團生產銷售的DYQ340F,DYQ340H,DYQ340Y上裝偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合。可代替:通用閥、油化工專用閥、燃氣專用閥、料漿專用閥、煤粉灰渣專用閥等。

       上裝偏心半球閥采用偏心結構原理,通過傳動機構達到閘緊、調節、關閉的目的。雙偏心結構球閥在開啟時球體藏于閥腔內,流通載面大,關閉時閥芯球面沿閥座漸進,具有剪切功能,有效地切除結垢障礙,實現可靠密封。


DYQ340F/H/Y上裝偏心半球閥工作原理:

       本系列球閥是傳統球閥富有靈性變化的結晶,它是將金屬球冠固定在偏心球體上,通過偏心曲軸的90度旋轉,實現閥門的啟閉,與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動,以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥,而且可適用于不可使用的系統中。可以推廣應用于石油、化工、電力和冶金等行業,它設計合理、結構新穎。其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。


DYQ340F/H/Y上裝偏心半球閥產品特點:

1、密封嚴密、輸送有害氣體可達零泄露。

2、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封面組合成防腐、耐磨、高強度等各種類型,滿足不同場合需求。

3、密封副的閥芯留有補償量、當閥做磨損后,關閉時再轉動少許,任能可靠密封,延長了使用壽命。此外,用戶將壓緊螺母擰掉,調整或更換后閥座仍可用,避免了閥門密封失效后,整臺報廢的弊端。

4、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。


DYQ340F/H/Y上裝偏心半球閥主要性能規范:

公稱壓力

0.6

1.0

1.6

2.0

2.5

4.0

5.0

6.4

10

殼體試驗壓力

0.9

1.5

2.4

3.0

3.8

6.0

7.5

9.6

15

高壓密封試驗

0.66

1.1

1.8

2.2

2.8

4.4

5.5

7.1

11

適用介質及溫度℃

DYQ40型

水、蒸汽、紙漿等溶液t≤180℃

DYQ40型

天然氣、煤氣、液化氣、原油、重油 t ≤425℃

DYQ40型

溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 t ≤300℃


DYQ340F/H/Y上裝偏心半球閥主要零件材質及代號

零件名稱

DYQ40型

DYQ40型

DYQ40型

閥體

碳鋼WCB/不銹鋼CF8

碳鋼WCB/不銹鋼CF8

碳鋼WCB/不銹鋼CF8

閥桿

2Cr13/304

2Cr13/304

2Cr13/304

閥芯密封副

WCB/CF8+Cr

WCB/CF8+硬化合金鋼

特種硬化合金鋼質
       JK117/17Co合金

閥座密封副

PTFE/Molon

WCB/CF8+硬化合金鋼

特種硬化合金鋼質
       JK117/17Co合金


公稱壓力
       PN

公稱通徑
       DN(mm)

尺寸(mm)

L

D

K

d

b

z-d0

Hw

Hd

1.0MPa

100

229

220

180

156

22

8-φ18

330

380

125

254

210

210

184

22

8-φ18

345

405

150

267

240

240

211

24

8-φ22

370

440

200

292

295

295

266

24

8-φ22

405

470

250

330

350

350

319

26

12-φ22

480

540

300

403

400

400

370

26

12-φ22

520

580

350

430

460

460

429

26

16-φ22

570

630

400

530

515

515

480

26

16-φ26

630

710

450

580

565

565

530

28

20-φ26

690

770

500

660

620

620

582

28

20-φ26

740

820

600

840

725

725

682

34

20-φ30

840

940

700

900

840

840

794

34

24-φ30

960

1040

800

1000

950

950

901

36

24-φ33

1080

1180

900

1100

1050

1050

1001

38

28-φ33

1190

1280

1000

1200

1160

1160

1112

38

28-φ36

1310

1420

1200

1300

1380

1380

1328

44

32-φ39

1420

1530

1400

1500

1590

1590

1530

48

36-φ42

1540

1650

1.6MPa

100

229

180

180

156

22

8-φ18

330

380

125

254

210

210

184

22

8-φ18

345

405

150

267

240

240

211

24

8-φ22

370

440

200

292

295

295

266

24

12-φ22

405

470

250

330

355

355

319

26

12-φ26

480

540

300

403

410

410

370

28

12-φ26

520

580

350

430

470

470

429

30

16-φ26

570

630

400

530

525

525

480

32

16-φ30

630

710

450

580

650

585

548

40

20-φ30

690

770

500

660

770

650

609

44

20-φ33

740

820

600

840

840

770

720

54

20-φ36

840

940

700

900

950

840

794

40

24-φ36

960

1040

800

1000

1050

950

901

42

24-φ39

1080

1180

900

1100

1125

1050

1001

44

28-φ39

1190

1280

1000

1200

1255

1170

1112

46

28-φ42

1310

1420

1200

1300

1485

1390

1328

52

32-φ48

1420

1530

1400

1500

1590

1590

1530

58

36-φ48

1540

1650



溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DYQ340F/H/Y上裝偏心半球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
