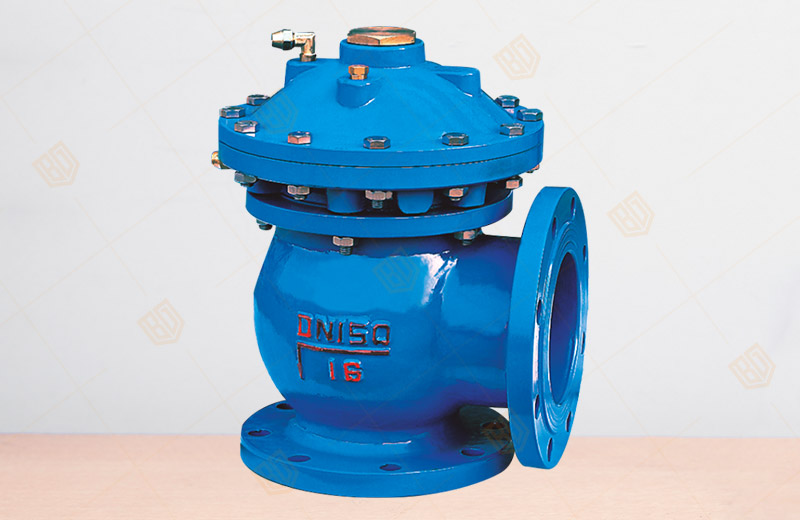

JM744X,JM644X氣動角式快開排泥閥
產品概況
產品型號： JM744X、JM644X
公稱通徑：DN100~400mm
公稱壓力：PN0.6～1.0MPa
最低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB/T l 7241 6 GB/T 911 3
試驗標準：GB/T l 3927 APl 598
JM744X液壓、JM644X氣動角式快開排泥閥
百鋼閥門集團生產銷售的JM744X,JM644X氣動角式快開排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
JM744X液壓、JM644X氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截?cái)囝?lèi)閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
JM744X,JM644X主要零部件材料
|
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
|
材料 |
鑄鐵、球鐵、碳鋼 |
球鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |

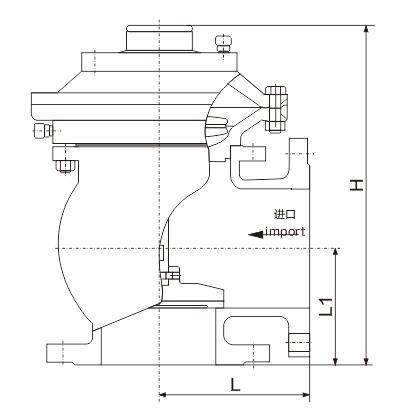

JM744X,JM644X主要外形連接尺寸
|
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
|
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
|
H |
370 |
440 |
530 |
615 |
785 |
880 |
970 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JM744X,JM644X氣動角式快開排泥閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
