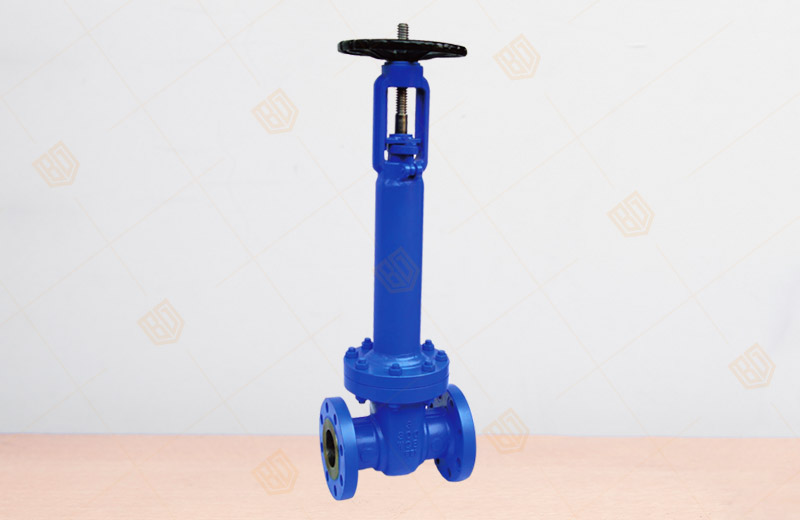

WZ41新型美標波紋管閘閥

產品概況

產品型號:WZ41
公稱通徑:NPS1/2"~6"
公稱壓力:Class150~600LB
主要材質:A216、WCB、A217、WC6、WC9、A351、CF8、CF8M
適用溫度:300℃

WZ41新型美標波紋管閘閥產品詳情

       百鋼閥門集團生產銷售的WZ41新型美標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上,用于切斷或接通管路介質。
 1、美標波紋管閘閥結構合理、密封可靠、性能優良、造型美觀;
 2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長;
 3、美標波紋管閘閥閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
 4、雙重密封,性能更可靠;
 5、閥桿升降位置指示更直觀。


WZ41新型美標波紋管閘閥公稱壓力

公稱壓力 150LB 300LB 600LB
密封實驗 2.2Mpa 5.5Mpa 11.0Mpa
殼體強度 3.0Mpa 7.5Mpa 15.0Mpa
適用溫度 300℃




WZ41新型美標波紋管閘閥主要零部件材質

序號 名稱 材質
1 閥體 A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 閥板 A216 WCB+ER410 A217 WC6+STL A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
3 閥桿 A182 F6a 17-4PH 17-4PH A182 F321 A182 F316 A182 F304L A182 F316L
4 墊片 不銹鋼柔性石墨
5 雙頭螺栓 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M A193 B8 A193 B8
6 六角螺母 A194 2H A194 4 A194 4 A194 8 A194 8M A194 8M A194 8M
7 閥蓋 A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8 A315 CF3 A315 CF3M
8 波紋管組件 A182 F321 A182 F321 A182 F321 A182 F321 A182 F316 A182 F316 A182 F316L
9 填料 柔性石墨/碳素纖維+不銹鋼絲
10 填料壓蓋 A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8 A351 CF8 A351 CF8
11 支架 A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M A351 CF3 A315 CF3M
12 閥桿螺母 QAL9-4
13 手輪 A536 Cr60-40-18/A216 WCB



WZ41新型美標波紋管閘閥主要尺寸

DN L D D1 D2 B f N-Φ △H(STTODE)
1/2" 108 89 60.5 35 12 1.6 4-15 20
3/4" 117 98 70 43 12 1.6 4-15 25
1" 127 108 79.5 51 12 1.6 4-15 30
11/4" 140 117 89 64 13 1.6 4-15 35
11/2" 165 127 98.5 73 15 1.6 4-15 45
2" 178 152 120.5 92 16 1.6 4-19 55
21/2" 190 178 139.5 105 18 1.6 4-19 70
3" 203 190 152.5 127 19 1.6 4-19 85
4" 229 229 190.5 157 24 1.6 8-19 105
5" 254 254 216 186 24 1.6 8-22 130
6" 267 279 241.5 216 26 1.6 8-22 155
8" 292 343 298.5 270 29 1.6 8-22 205
1/2" 140 95 66.5 35 15 1.6 4-15 20
3/4" 152 117 82.5 43 16 1.6 4-19 25
1" 160 124 89 51 18 1.6 4-19 30
11/4" 178 133 98.5 64 19 1.6 4-19 35
11/2" 190 156 114.5 73 21 1.6 4-22 45
2" 216 165 127 92 23 1.6 8-19 55
21/2" 241 190 149 105 26 1.6 8-22 70
3" 283 210 168.5 127 29 1.6 8-22 85
4" 305 254 200 157 32 1.6 8-22 105
5" 381 279 235 186 35 1.6 8-22 130
6" 403 318 270 216 37 1.6 12-22 155
8" 419 381 330 270 42 1.6 12-25 205
1/2" 165 95 66.5 35 15 6.4 4-15 20
3/4" 190 118 82.5 43 16 6.4 4-19 25
1" 216 124 89 51 18 6.4 4-19 30
11/4" 229 133 98.5 64 21 6.4 4-19 35
11/2" 241 156 114.5 73 23 6.4 4-22 45
2" 292 165 127 92 26 6.4 8-19 55
21/2" 330 190 149 100 29 6.4 8-22 70
3" 356 210 168 127 32 6.4 8-22 85
4" 432 273 216 157 38 6.4 8-25 105
5" 508 330 267 186 45 6.4 8-29 130
6" 559 356 292 216 48 6.4 12-29 155
8" 660 419 349 270 56 6.4 12-32 205


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WZ41新型美標波紋管閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
