您當前位置: 產品中心 閘閥 不銹鋼大口徑閘閥

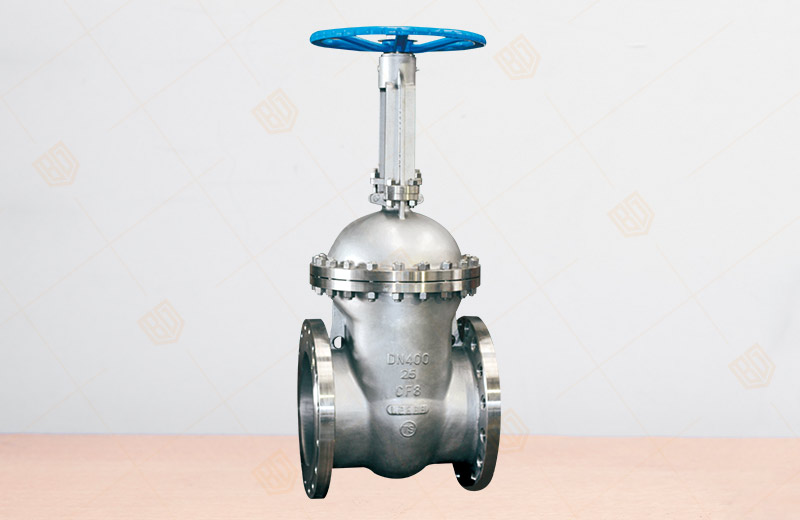

Z41W/Y不銹鋼大口徑閘閥

產品概況

產品型號:Z41W/Y
公稱壓力:PN1.0~16.0MPa
公稱通徑:DN50~1600mm
主要材質:不銹鋼
適用介質:水,油品酸堿腐蝕性等
設計規范:GB/T12234
結構長度:GB/T 12221
法蘭連接:GB/T 9113 JB/T 79
試驗與檢驗:GB/T 13927 JB/T9092

Z41W/Y不銹鋼大口徑閘閥產品詳情

一、Z41W/Y不銹鋼大口徑閘閥產品用途
      百鋼閥門集團生產銷售的Z41W/Y不銹鋼大口徑閘閥具有流體阻力小,密封面受沖擊侵蝕小,不改變介質流向,不擾流,壓降小等特點,適用的壓力、溫度范圍廣,是一種常見的截斷閥,廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截斷管路中的介質。(不可做節流閥使用)。


 二、Z41W/Y不銹鋼大口徑閘閥產品特點
1、常用的楔式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為50;楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板;
2、密封可靠,性能優良;通常情況下采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松;楔形閘閥的形體簡單, 結構長度短,制造工藝性好,適用范圍廣;
3、可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。


三、Z41W/Y不銹鋼大口徑閘閥主要連接尺寸

凸面法蘭
RF
Z40H
Z40Y
Z40W
Z40F
Z40N

Z41H
Z41Y
Z41W
Z41F
Z41N

16C
16P
16R
16I
1.0MPa
DN L D D1 D2 b Z-φd H Do
50 180 160 125 100 16 4-φ18 358 240
65 195 180 145 120 18 4-φ18 373 240
80 210 195 160 135 50 4-φ18 435 280
100 230 215 180 155 50 8-φ18 500 300
125 255 245 210 185 55 8-φ18 614 320
150 280 280 240 210 25 8-φ23 674 320
200 330 335 295 265 26 8-φ23 818 400
250 380 390 350 320 26 12-φ23 969 450
300 420 440 400 368 26 12-φ23 1145 500
350 450 500 460 428 26 16-φ23 1280 500
400 480 565 515 482 26 16-φ25 1452 560
450 510 645 565 532 28 20-φ25 1541 600
500 540 670 620 585 28 20-φ25 1676 640
600 600 780 725 685 30 20-φ30 1874 720
700 660 895 840 800 32 24-φ30 2083 800
800 720 1010 950 905 34 24-φ34 2400 950
900 780 1110 1050 1005 36 28-φ34 2950 1000
100 840 1220 1160 1115 38 28-φ34 3245 1000
1200 960 1450 1380 1325 40 32-φ41 3850 1100
1400 1080 1675 1590 1525 42 36-φ48 3980 1200
1600 1000 1915 1820 1750 46 40-φ54 4120 1300


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41W/Y不銹鋼大口徑閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
